Pnevmatik aktuator

Xitoydagi etakchi elektr aktuator ishlab chiqaruvchi va yetkazib beruvchingiz!

1. Professional jamoa

Bizda nafaqat sizga xizmat ko'rsatish uchun 24/7 ishlaydigan yosh va ishtiyoqli savdo jamoasi, balki Valve Automation Solutionsdagi har qanday texnik muammolarni hal qilishda sizga yordam beradigan tajribali texnik guruh mavjud.

2. Murakkab uskunalar

Bizda yuqori aniqlikdagi CNC ishlov berish markazi va mahsulot sifatining barqarorligi va ishonchliligini ta'minlash uchun 6 ta mahsulot liniyasi mavjud.

3. Boy tajriba

Bizning ustaxonamiz samarali va yaxshi tashkil etilgan, zamonaviy asbob-uskunalar va malakali texnik xodimlar bilan jihozlangan ish joyidir. Uzluksiz ishlab chiqarish jarayonlarini ta'minlash uchun jihozlarga muntazam texnik xizmat ko'rsatish va texnik xizmat ko'rsatish amalga oshiriladi.

4. Idoralar/SIL/ATEX/EAC sertifikatlangan mahsulotlar

Biz qat'iy sifat nazorati, yuqori sifatli materiallar va ishlab chiqarish jarayonlari, shuningdek, mijozlar talablariga e'tibor qaratish orqali mukammal mahsulot sifatini ta'minlaymiz.

Zanglamaydigan po'latdan tashqari pnevmatik chiziqli aktuator

So'rovga qo'shish
Shlangi MO birligi bilan BTL chiziqli silindr

So'rovga qo'shish

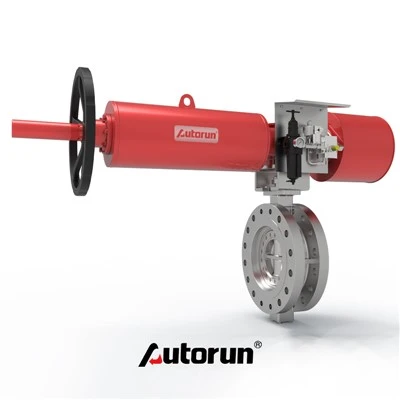

Pnevmatik flanesli kelebek vana

So'rovga qo'shish
Ikki ta'sirli og'ir skotch bo'yinturuq tipidagi pnevmatik aktuator

So'rovga qo'shish
Og'ir skotch bo'yinturug'i tipidagi pnevmatik aktuator bir ta'sirli

So'rovga qo'shish
Pnevmatik aktuator yashil rang

So'rovga qo'shish
Seriyali ikki ta'sirli/bir ta'sirli pnevmatik aktuatorda

So'rovga qo'shish
Yagona harakatli pnevmatik aktuator

So'rovga qo'shish
Zanglamaydigan po'latdan issiq sotiladigan pnevmatik pichoqli eshik valfi havo to'plami va solenoid klapanli

So'rovga qo'shish
Cheklovni o'zgartirish qutisi pozitsiyasi ko'rsatkichi Signalning qayta aloqa ko'rsatkichi

So'rovga qo'shish
Ulgurji portlashdan himoyalanish chegarasi kaliti qutisi

So'rovga qo'shish
Rotary PT pnevmatik aktuatorlari

So'rovga qo'shish

Birinchidan 12 3 Oxirgi 1/3

1. Pnevmatik aktuator nima?

Pnevmatik aktuator - bu siqilgan havo yoki gazni mexanik harakatga aylantiruvchi qurilma. Ushbu harakat bir yoki bir nechta yakuniy boshqaruv elementlarini tartibga solish uchun ishlatilishi mumkin. Pnevmatik aktuatorlar pnevmatik tsilindrlar, havo silindrlari va havo aktuatorlari sifatida ham tanilgan.

2.Pnevmatik aktuator qanday ishlaydi?

Pnevmatik aktuatorlar bosim hosil bo'lgan kameraga kiradigan bosimli gaz yoki siqilgan havoning qandaydir shakli mavjudligiga bog'liq. Bu kamera tashqarisidagi atmosfera bosimidan farqli o'laroq, kerakli bosim darajasidan oshib ketganda, u to'g'ri yoki aylana mexanik harakatga yo'naltirilishi mumkin bo'lgan piston yoki vitesning boshqariladigan kinetik harakatini yaratadi.

Pnevmatik aktuatorlarning turlari

Bir ta'sirli tsilindr

Bir ta'sirli tsilindrlarda havoning silindrga oqishini ta'minlaydigan bitta port mavjud. Bosim kuchayadi va pistonni surish yoki tortish turiga qarab oldinga yoki orqaga suradi. Katta buloq pistonni dastlabki holatiga qaytaradi va uni boshqa bosim portlashiga tayyorlaydi. Bahor silindrning ichida yoki tashqarisida joylashgan.

Ikki tomonlama ta'sirli silindr

Ikki tomonlama tsilindrlar prujinasiz ishlaydi va buning o'rniga ikkita portga ega, biri pistonning ikkala uchida. Bosimning birinchi qo'llanilishi pistonni oldinga siljitadi, bu ikki modelni baham ko'radigan jarayondagi qadamdir. Keyin, silindrning boshqa tomonidagi ikkinchi bosim portlashi pistonni joyiga qaytaradi. Qurilma silliq chiziqli harakatni yaratish uchun oldinga va orqaga bosim o'tkazadi.

Bog'lovchi rozetka

Tie-rod aktuatorlari pnevmatik sanoatda eng keng tarqalgan aktuator dizayni bo'lib, og'ir yuk va yuqori haroratli sanoat avtomatlashtirish dasturlarida keng qo'llaniladi. Ular kvadrat yoki to'rtburchaklar uchli qopqoqlarga ega bo'lib, ular barrelga tishli bog'lovchi novdalar va yong'oqlar bilan mahkamlangan, havo oqishini oldini olish uchun statik muhrlar bilan jihozlangan va standart, ixcham va engil o'zgarishlarda mavjud. Ular, shuningdek, yashirin bog‘lovchi novdalar bilan jihozlangan, tekis o‘rnatilgan kalitlarni to‘g‘ridan-to‘g‘ri yig‘ish imkonini beruvchi va yanada toza ko‘rinishga ega bo‘lgan profilli bochkalar bilan, ochiq bog‘lovchi tayoqchalari mavjud bo‘lgan yumaloq bochkalar esa turli xil konfiguratsiya va o‘rnatish opsiyalarida mavjud va qiyin ishga tushirish muammolarini hal qilish uchun osongina moslashtirilishi mumkin.

Payvandlangan aktuator

Payvandlangan aktuatorlar standart tayoq konfiguratsiyasiga qaraganda engilroq va ixchamroqdir va shuning uchun ular engilroq va kam quvvatli ilovalarda, shu jumladan mobil qurilmalarda keng qo'llaniladi. Bog'lovchi novdalar o'rniga, bu pnevmatik aktuatorlarda to'g'ridan-to'g'ri so'nggi qopqoqlarga payvandlangan barrellar va barrelga payvandlangan portlar mavjud. Ularning oldingi novda bezlari odatda silindr bochkasiga murvat bilan bog'langan yoki tishli bo'lib, piston rodini yig'ish va rod qistirmalarini xizmat ko'rsatish uchun olib tashlash imkonini beradi va ular odatda sobit yoki tampon yostiqlari bilan birga keladi, garchi ba'zi modellarda sozlanishi tamponlama yangilanishi mavjud.

Kompakt aktuator

Yilni aktuatorlar yuqori darajadagi joy bo'lgan ilovalar uchun mo'ljallangan va turli xil variantlarda mavjud

Qisqich aktuator

Qisqichli aktuatorlar ish bajarilayotganda ish qismini ushlab turish uchun ishlatiladi. Ular standart pnevmatik aktuatorni qisqich va almashtirish mexanizmi bilan birlashtiradi va ko'pincha uzoq umr ko'rishni ta'minlash uchun payvand chokiga kuchli qarshilik ko'rsatish uchun mo'ljallangan.

Valf aktuatori

Valf aktuatorlari klapanlarni ochish va yopish uchun chiziqli yoki aylanish harakatini hosil qiladi. Ushbu pnevmatik aktuatorlar turli xil klapanlar, jumladan, shar va kelebek valflar bilan mos keladi.

Aylanadigan aktuator

Aylanadigan aktuatorlar o'zaro burchakli yoki burilish harakatini ishlab chiqaradi, bu esa belgilangan burchak orqali tebranuvchi stoke harakatini ta'minlaydi. Ushbu pnevmatik aktuatorlar raf va pinion, aylanuvchi qanotli va spiral variantlarda mavjud bo'lib, texnik talablarni kamaytiradigan va odatda o'lchamlari uchun nisbatan yuqori kuch (moment) etkazib beradigan oddiy, bardoshli dizaynga ega. Aylanadigan qanotli aktuatorlar kichik, mustaqil, ikki ta'sirli aktuatorlar bo'lib, ular raf va pinionli aktuatorlarga qaraganda kamroq joy egallaydi, lekin kamroq aylanish momentini beradi. Raf va pinion aktuatorlari ko'proq momentni taklif qiladi, ammo muayyan burchak harakatlariga erishish uchun kattaroq oyoq izini talab qilishi mumkin.

Pnevmatik tsilindrlarning qo'llanilishi

Avtomobil dvigateli

Pnevmatik aktuatorlar turli xil avtomobil ilovalarida, jumladan, dvigatelni boshqarish, uzatishni boshqarish va tormoz tizimlarida qo'llaniladi. Pnevmatik aktuatorlar gidravlik va elektr aktuatorlarga nisbatan ko'plab afzalliklarga ega, jumladan, yuqori quvvat zichligi, past og'irlik va aniqroq boshqarish.

Materiallarga ishlov berish

Pnevmatik aktuatorlar materiallarga ishlov berishda keng qo'llaniladi. Ular ushbu ilovalar uchun juda mos keladi, chunki ular nisbatan kichik hajmdagi yuqori quvvat ishlab chiqarishni ta'minlaydi. Bundan tashqari, pnevmatik aktuatorlar ko'pincha aniq nazorat talab qilinadigan ilovalarda, masalan, tanlash va joylashtirish operatsiyalarida qo'llaniladi.

Oziq-ovqat va ichimliklar ishlab chiqarish

Pnevmatik aktuatorlar ko'p qirrali, ishonchliligi va iqtisodiy samaradorligi tufayli oziq-ovqat va ichimliklar ishlab chiqarish sanoatida keng qo'llaniladi. Ular odatda mahsulotlarni ishlab chiqarishning bir bosqichidan ikkinchisiga o'tkazish uchun konveyer tizimlarida, shuningdek, qadoqlash va etiketkalash mashinalarida qo'llaniladi.

Robotik ilovalar

Robotik ilovalar g'ildiraklar, qisqichlar va robot qo'shimchalarida harakat yaratish uchun aktuatorlardan foydalanadi. Tutqichlar burchakli harakatni taklif qiladi, bu ularni robot qo'l ilovalari uchun ideal qiladi. Pnevmatik aktuatorlar va robot qo'llarining ikki xilligi odatda ko'plab ishlab chiqarish ilovalarida uchraydi va bir qator moslashuvchanlik va xavfsizlikni taklif qiladi.

Siqish va shtamplash

Pnevmatik aktuatorlar mahsulotlarni ushlab turadigan yoki ob'ektni belgilashda jag'larni ishlatish uchun siqish va shtamplash ilovalarida qo'llaniladi. Pnevmatik aktuatorlar siqish va shtamplash ilovalarida zarur bo'lgan katta nazoratni taklif qiladi.

Xavfli ilovalar

Pnevmatik aktuatorlar ko'pincha klapanlarni ochish va yopish uchun ishlatiladi, shuning uchun kimyoviy moddalar kabi suyuqliklar oqimini nazorat qiladi. (Shu sababli, pnevmatik aktuatorlar suyuqliklar oqimi ustidan nazoratni talab qiluvchi ishlab chiqarish ilovalarida ham qo'llanilishi mumkin.) Pnevmatik aktuatorlardan foydalanishning afzalliklari orasida xavfsizlik va ishonchlilik bilan, kimyoviy zavodlar kabi xavfli muhitlar chidamliligi tufayli ko'pincha bu aktuatorlardan foydalanadi.

Pnevmatik aktuatorning ishlashi uchun mulohazalar

Kuch omili

Quvvat omili shunchaki silindr pistonining maydoni. Quvvat omilining havo bosimi silindr tomonidan ishlab chiqarilgan kuchga teng.

Tezlik

Yuqori tezliklar tizim bosimining ortib borayotgan yo'qotishlarini bartaraf etish uchun katta kuch chegarasini talab qiladi.

Ketma-ketlik

Sensorlarni qo'shish vaqtdagi kechikishlarni bartaraf etish orqali aylanish vaqtlarini qisqartirishi mumkin.

Boshqa komponentlar

Tsilindagi mavjud bosimga tizim kompressorlari, filtrlar, regulyatorlar, nazorat klapanlari va barcha ulanish quvurlari ta'sir qilishi mumkin. Ushbu komponentlarning to'g'ri o'lchamlari silindrning eng yaxshi ishlashini ta'minlashga yordam beradi.

Bizning sertifikatimiz

Valf aktuatori uchun CE EX

ISO9001: 2015

ODL OHQ CE

01 vana aktuatori uchun SIL-3

Bizning fabrikamiz

20230913160246b8e3bf8d70564e319a890378eb55a5c2

2023091317424213d4eb8020e6402082f123c265716487

20230913160302115959621de240e5a2378f1ea9e0f347

202309131743179651752a3dcd41669ce47c229ad69e08

Pnevmatik aktuator uchun yakuniy qo'llanma

Savol: Pnevmatik klapan aktuatorining maqsadi nima?

Javob: Pnevmatik aktuatorlar yopiq silindr ichidagi pistonni boshqarish uchun mo'ljallangan. Tashqi havo yoki gaz manbasidan keladigan bosim aktuatorga quvvat beradi, tsilindrni valfni to'liq ochish yoki yopish uchun harakatga keltiradi yoki uning ochilish/yopiq harakatini qisman modulyatsiya qiladi.

Savol: Elektr aktuator va pnevmatik aktuator o'rtasidagi farq nima?

Javob: Masalan, pnevmatik aktuatorlar yuqori tezlikni ta'minlashi mumkin, ammo elektr chiziqli aktuatorlar eng aniq nazoratni ta'minlaydi, chunki havo va suyuqlik bosimini nazorat qilish elektrdan ko'ra qiyinroq.

Savol: Pnevmatik aktuatorlar qayerda ishlatiladi?

Javob: Pnevmatik aktuatorlar turli xil ilovalarga ega. Eng keng tarqalgan va ommabop foydalanish turlari orasida benzinli transport vositalarida pistonlar va ateşleme kameralari mavjud. Ular oxir-oqibat pistonni harakatga keltiradigan va energiyani avtomobilning krank miliga aylantiradigan bosim kuchini yaratish uchun havo va benzinni yoqishdan foydalanadilar.

Savol: Pnevmatik aktuatorni qanday boshqarasiz?

Javob: Agar siz ilovangizda pnevmatik aktuator tezligini nazorat qilmoqchi bo'lsangiz, eng samarali usul tezlikni nazorat qilish valfi yoki oqimni nazorat qilish valfini qo'zg'atuvchining egzoz portidan chiqadigan oqim miqdorini o'zgartirish uchun ishlatishdir.

Savol: Pnevmatik aktuatorning eng keng tarqalgan turi nima?

Javob: Pnevmatik tsilindrlar pnevmatik aktuatorning eng keng tarqalgan turi bo'lib, materiallarga ishlov berishda foydalanish uchun juda mos keladi. Pnevmatik aktuatorlar ko'p qirrali, ishonchliligi va iqtisodiy samaradorligi tufayli oziq-ovqat va ichimliklar ishlab chiqarish sanoatida keng qo'llaniladi.

Savol: Qaysi biri kuchliroq pnevmatik aktuator yoki gidravlik aktuator?

Javob: Pnevmatik tizimlar ishlaydigan bosim tufayli, pnevmatik aktuatorlar gidravlik aktuatorlarga qaraganda sezilarli darajada kamroq kuchga ega, ammo ular turli xil ilovalarda, jumladan, oziq-ovqat ishlab chiqarish, oyna ishlab chiqarish va avtomobil ishlab chiqarishda mantiqiydir.

Savol: Pnevmatik aktuatorlarning uch turi qanday?

Javob: Pnevmatik aktuatorning bir nechta asosiy turlari mavjud: prujina / diafragma, piston va aylanuvchi qanot.

Savol: Pnevmatik aktuatorlar baland ovozdami?

Javob: Odatda, ko'pchilik pnevmatik aktuatorlar past yoki o'rta darajadagi shovqin hosil qiladi. Biroq, agar ichki mexanik komponent ishdan chiqqan bo'lsa, ular juda baland bo'lishi mumkin. Bundan tashqari, aktuatorlar har kuni yuqori intensivlikda ishlaydi, bu ularni eskirish va yirtishga yanada sezgir qiladi.

Savol: Pnevmatik aktuatorlar elektr toki bilan ishlaydimi?

Javob: Pnevmatik aktuatorlar asosiy quvvat manbai sifatida siqilgan havo yoki gazga tayanadi. Ushbu aktuatorlar dvigatelni talab qilmaydi, lekin odatda uchuvchi valf deb ataladigan integral solenoid klapan bilan bog'langanda elektr energiyasi talab qilinadi. Havo ta'minoti port(lar)idan foydalangan holda masofaviy uchuvchilikka ham erishish mumkin.

Savol: Pnevmatik aktuator ishlashi uchun qancha psi kerak?

Javob: Eng amaliy pnevmatik aktuatorlar 40 dan 120 psi (3 dan 8 bar) gacha bo'lgan havo bosimidan foydalanadi. Odatda, ular 60 dan 80 psi gacha (4 dan 6 bargacha) ta'minot bosimi uchun o'rnatiladi.

Savol: Pnevmatik aktuatorlar tezmi?

Javob: Ha. Agar sizda tezlik quvvatdan ko'ra muhimroq bo'lgan ilovangiz bo'lsa, siz pnevmatik aktuatorni ko'rib chiqishingiz mumkin.

Savol: Pnevmatik aktuatorlar uchun qaysi bosim diapazoni eng keng tarqalgan?

Javob: Pnevmatik boshqaruv valfi aktuatorlari uchun umumiy standart 3 dan 15 PSI gacha. Pnevmatik diafragma aktuatorini toymasin stendli klapanga ulashda haqiqatan ham faqat ikkita mexanik sozlashni amalga oshirish kerak bo'ladi: stend konnektori va kamon sozlagichi.

Savol: Qaysi pnevmatik aktuator siqilgan havo oqimini aylantiradi?

Javob: Pnevmatik boshqaruv valfi aktuatori energiyani (odatda siqilgan havo shaklida) mexanik harakatga aylantiradi. Harakat qo'zg'atuvchining turiga qarab aylanuvchi yoki chiziqli bo'lishi mumkin.

Savol: Pnevmatik aktuator va gidravlik aktuator o'rtasidagi farq nima?

Javob: Shlangi aktuatorlar qochqinlarga moyil bo'lsa, yuqori boshlang'ich investitsiyalar va texnik xizmat ko'rsatishni talab qiladi va ish joyini iflos qiladi va baxtsiz hodisalarga olib keladi, pnevmatik aktuatorlar cheklangan quvvat va ish qobiliyatini taklif qiladi va qisqaroq ishlash muddatiga ega.

Savol: Pnevmatik aktuatorlar portlashga chidamlimi?

Javob: Pnevmatik aktuatorlar xavfli muhitlar uchun ajoyib tanlovdir. Biz, shuningdek, har qanday kuchlanishdagi portlashdan himoyalangan havo uchuvchi solenoid valfini o'rnatishimiz mumkin, bu esa butun paketni portlashdan himoya qiladi.

Savol: Pnevmatik aktuatorning o'lchamini qanday aniqlaysiz?

Javob: Aktuatorning o'lchamini tanlashda, avvalo valfingizning moment talablarini hisobga oling. Bunga quyidagilar kiradi: uzilish momenti yoki ochilish momenti yopiq supapni harakatga keltirishni boshlash uchun zarur bo'lgan kuchga ishora qiladi. Ishlash momenti yoki o'rta zarba momenti valfning ochiq va yopiq pozitsiyalar orasidagi harakatini ta'minlash uchun zarur bo'lgan kuchdir.

Savol: Pnevmatik aktuatorlar qanchalik aniq?

Javob: Pnevmatik aktuatorlar tez tezlikda yuqori quvvatni ta'minlash bilan mashhur bo'lsa-da, ular ko'pincha aniqlikka ega emas - hech bo'lmaganda elektr aktuatorlarga nisbatan.

Savol: Nima uchun gidravlika odatda pnevmatik aktuatorlarga qaraganda sekinroq?

Javob: Suv va gidravlik moy havoga qaraganda ancha katta qarshilikka ega, yog'ning yopishqoqligi uni ancha sekinlashtiradi. Garchi u oxir-oqibat kattaroq kuchni rivojlantirsa va doimiy bosimni saqlab tursa ham, u havo harakati kabi tezlikka ega emas va tizimingizni ishga tushirish uchun ko'proq vaqt talab qilishi mumkin.

Savol: Pnevmatik aktuatorning tezligini qanday hisoblash mumkin?

Javob: Pnevmatik silindr tezligini qanday hisoblash mumkin? Pnevmatik tsilindrning tezligi V=28.8×Q/A bilan berilgan, bu yerda V pnevmatik silindr tezligi (in/s), Q – hajmli oqim tezligi (CFM), A – piston. maydoni (kvadrat dyuym).

Savol: Pnevmatik aktuatorlarning cheklanishi nima?

Javob: Pnevmatik aktuatorlar samarali bo'lishi uchun ma'lum bir ish uchun o'lchamlari bo'lishi kerak. Buning uchun proportsional o'lchamdagi klapanlar, regulyatorlar va kompressorlar talab qilinadi, bu esa narx va murakkablikni oshiradi. Havo yog 'yoki moylash bilan ifloslanishi mumkin, bu esa ishlamay qolish va texnik xizmat ko'rsatishga olib keladi.

Biz Xitoyda eng professional pnevmatik aktuator ishlab chiqaruvchilari va yetkazib beruvchilaridan biri sifatida tanilganmiz, raqobatbardosh narx bilan yuqori sifatli mahsulotlarni taqdim etamiz. Iltimos, zavodimizdan bu yerda saqlanadigan bardoshli pnevmatik aktuator sotib olishingiz mumkin. Narxlar ro'yxati va takliflar uchun biz bilan bog'laning.
