Pnevmatik klapan

Xitoydagi etakchi elektr aktuator ishlab chiqaruvchi va yetkazib beruvchingiz!

1. Professional jamoa

Bizda nafaqat sizga xizmat ko'rsatish uchun 24/7 ishlaydigan yosh va ishtiyoqli savdo jamoasi, balki Valve Automation Solutionsdagi har qanday texnik muammolarni hal qilishda sizga yordam beradigan tajribali texnik guruh mavjud.

2. Ilg'or uskunalar

Bizda yuqori aniqlikdagi CNC ishlov berish markazi va mahsulot sifatining barqarorligi va ishonchliligini ta'minlash uchun 6 ta mahsulot liniyasi mavjud.

3. Boy tajriba

Bizning ustaxonamiz samarali va yaxshi tashkil etilgan, zamonaviy asbob-uskunalar va malakali texnik xodimlar bilan jihozlangan ish joyidir. Uzluksiz ishlab chiqarish jarayonlarini ta'minlash uchun jihozlarga muntazam texnik xizmat ko'rsatish va texnik xizmat ko'rsatish amalga oshiriladi.

4. Idoralar/SIL/ATEX/EAC sertifikatlangan mahsulotlar

Biz qat'iy sifat nazorati, yuqori sifatli materiallar va ishlab chiqarish jarayonlari, shuningdek, mijozlar talablariga e'tibor qaratish orqali mukammal mahsulot sifatini ta'minlaymiz.

Pnevmatik PTFE qoplamali vilkali vana

So'rovga qo'shish
Ftorli astarli sharli vana

So'rovga qo'shish
Pnevmatik balli klapan ishlab chiqaruvchisi

So'rovga qo'shish
Qo'lda mexanizmli yuqori valfli boshqaruv moslamasi bilan sharli valf

So'rovga qo'shish
Pnevmatik uch tomonlama yuqori bosimli portlash balli vana

So'rovga qo'shish
Uch qismli sharli vana

So'rovga qo'shish
Pnevmatik shamollatiladigan kapalak vana

So'rovga qo'shish
Pnevmatik sanitariya uch tomonlama balli klapan

So'rovga qo'shish
Pnevmatik zanglamaydigan po'latdan yasalgan gardishli uch tomonlama balli vana

So'rovga qo'shish

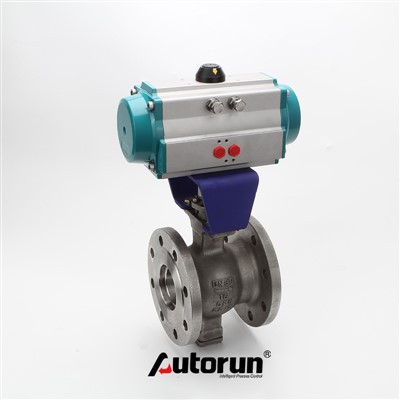

Pozitsionerli pnevmatik V-balli klapan

So'rovga qo'shish
Pnevmatik uch qismli vakuumli sharli klapan

So'rovga qo'shish
Ichki ipli pnevmatik uch tomonlama sharli klapan

So'rovga qo'shish

Birinchidan 12 3 4 5 6 7 Oxirgi 1/7

Pnevmatik klapan nima?

Pnevmatik klapan - bu pnevmatik tizimdagi havo yoki boshqa gazlar oqimini boshqaradigan qurilma. Ular, shuningdek, yo'nalishni boshqarish klapanlari sifatida ham tanilgan. Pnevmatik klapanlar manbadagi havo yoki gazni nazorat qilish va uning quvurlarga, quvurlarga yoki qurilmalarga o'tishini tartibga solish orqali ishlaydi. Ular, shuningdek, bir yo'nalishda havo oqimini boshqarishi mumkin, lekin boshqa emas.

Pnevmatik klapan qanday ishlaydi?

Pnevmatik nazorat klapanlari boshqaruvchi va pozitsionerlar yordamida bosimni boshqariladigan tarzda kamaytirishi mumkin. Nazoratchilar bosimning o'zgarishini sezishlari va pnevmatik joylashtiruvchiga havo etkazib berish signalini tartibga solishlari mumkin. Pnevmatik joylashtiruvchi valfni ochadigan diafragmani havo bilan ta'minlaydi. Prujinalar diafragmaga qo'llaniladigan havo bosimining yo'qolishi yoki kamayishi natijasida klapanlarning yopilishiga olib keladigan qarama-qarshi kuch sifatida ishlatiladi. Pnevmatik boshqaruv klapanlari ko'plab sohalarda keng qo'llaniladi.

Pnevmatik klapanning umumiy texnik xususiyatlari

Ish bosimi yoki bosim diapazoni:Vana ishlay oladigan bosim miqdori yoki bosim diapazoni (masalan, psi, bar yoki Pa).

Operatsion vosita:Vana xavfsiz boshqarishi mumkin bo'lgan ommaviy axborot vositalarining turlari. Ko'pgina hollarda, bu siqilgan havo bo'ladi.

Oqim quvvati yoki oqim koeffitsienti:Oqim koeffitsienti (Cv) oqim tezligi va differensial bosim o'rtasidagi mutanosiblik konstantasini ifodalovchi vana orqali havoni harakatlantirish yoki o'tkazish qobiliyatining o'lchovidir.

Tsikl tezligi:Vana vaqt birligida ishlashi mumkin bo'lgan valf davrlarining maksimal soni.

Javob vaqti:Vana ishga tushirilgandan so'ng holat yoki pozitsiyalarni almashtirish uchun zarur bo'lgan vaqt miqdori.

Port hajmi:Vana va ip uslubidagi port o'lchamlarini belgilaydigan jismoniy o'lchovli parametrlar.

Bobin nominal kuchlanish:Elektr bilan ishlaydigan klapanlar uchun, ishga tushirish bobini tomonidan ushlab turilishi mumkin bo'lgan va doimiy va o'zgaruvchan tok voltlarida baholanishi mumkin bo'lgan maksimal kuchlanish o'lchovi.

Pnevmatik klapanlarning umumiy turlari

Pneumatic Three-Way High Pressure Explosion Ball Valve

Elektromagnit pnevmatik klapan

Elektromagnit pnevmatik klapanlar bobin va solenoiddagi magnit maydonlar tomonidan boshqariladi. Ularning ishlash printsipi juda oddiy. Bobinlarga tashqi elektr manbaidan oqim beriladi. Bobinlar va solenoiddagi magnit maydon o'rtasidagi o'zaro ta'sir klapan ildizini harakatga keltiradi.

Pnevmatik boshqariladigan valf

Pnevmatik ishlaydigan klapanlar odatda pnevmatik tizimda ishlaydigan bir xil siqilgan havo oqimi bilan boshqariladi. Uning mavjudligi yoki yo'qligi muayyan sharoitlarda ularning ishiga ta'sir qiladi.

Mexanik pnevmatik klapan

Mexanik pnevmatik klapanlar mexanik kuch bilan, masalan, tutqich yordamida boshqariladi. Koʻp variantlar mavjud, masalan, 90-daraja bosqichlari yoki chorak burilish versiyalari. Ko'pincha ular oddiy vazifalarni bajaradilar (ochish / yopish).

Pnevmatik klapanning afzalliklari

Oddiy va ishonchli

Pnevmatik klapanlarni o'rnatish va ishlatish oson, minimal ta'lim va texnik xizmat ko'rsatishni talab qiladi. Texnologiya, shuningdek, juda barqaror va ishonchli bo'lib, uni 24 × 7 ishlashi kerak bo'lgan jarayonlar uchun ideal tanlov qiladi.

Energiya tejamkor

Elektr klapanlari kabi ba'zi hamkasblari bilan solishtirganda, pnevmatik klapanlar kamroq elektr energiyasidan foydalanadi, bu esa ularni tejamkor va energiya tejamkor qiladi.

Samarali xarajat

Energiya tejamkorligidan tashqari, pnevmatik klapanlar boshqa turdagi klapanlarga nisbatan odatda tejamkor. Bundan tashqari, ular bardoshli va ta'mirlash oson, minimal texnik xizmat ko'rsatish talab etiladi.

Muvofiqlikning keng doirasi

Pnevmatik klapanlar bir nechta suyuqliklarga mos keladi va ular ishlab chiqarishdan HVACgacha bo'lgan turli sohalarda ham qo'llanilishi mumkin. Ushbu moslashuvchanlik pnevmatik klapanlarni keng ko'lamli ilovalar uchun mos variantga aylantiradi.

Pnevmatik klapanlar uchun korpus materiallari

Sanoat toifasidagi plastmassalar (PVX va neylon kabi)

Plastik klapanlar engil, bardoshli va tejamkor. Material havo va korroziy kimyoviy moddalarni o'z ichiga olgan pnevmatik ilovalar uchun javob beradi. Ammo plastik klapanlar guruch va zanglamaydigan po'latdan yasalgan klapanlarga nisbatan past bosim va harorat darajasiga ega.

alyuminiy

Alyuminiy engil metall bo'lib, uning og'irligi po'latning uchdan bir qismiga teng. Alyuminiy atmosfera gazlariga korroziyaga chidamli va shuning uchun pnevmatik klapanlar uchun mos keladi. Material asosan pnevmatik klapanning tashqi qismlarini, masalan, identifikatsiya teglari yoki qo'l g'ildiraklarini qurish uchun ishlatiladi.

Zanglamaydigan po'lat (304/316)

Zanglamaydigan po'latdan juda bardoshli va bardoshli materialdir, lekin u guruchdan qimmatroq. Zanglamaydigan po'latdan yasalgan klapanlar oqishlarga samarali qarshilik ko'rsatadi va bu klapanlar guruch bilan solishtirganda juda yuqori haroratlarda ishlashi mumkin. Zanglamaydigan po'lat korroziyaga chidamli va guruch bilan solishtirganda ancha uzoq davom etadi va u yuqori harorat va yuqori bosimli pnevmatik ilovalar uchun ideal tanlovdir. Zanglamaydigan po'latdan odatda pnevmatik valf korpuslarida va o'rindiqlar, disklar va takozlar kabi trim materiallarida qo'llaniladi.

Guruch

Guruch mis va ruxning qotishmasi bo'lib, u ajoyib soxta va mustahkam materialdir. Guruch korroziy bo'lmagan gazlarni o'z ichiga olgan pnevmatik dasturlarda qo'llaniladi. Materiallar PVX bilan solishtirganda ko'proq issiqlikka bardosh bera oladi, ammo yuqori narxga ega. Guruch osongina payvandlanishi mumkin va u zanglamaydigan po'lat bilan solishtirganda ko'p qirrali. Guruch odatda pnevmatik valf korpuslari va so'nggi qismlarni qurish uchun ishlatiladi.

Pnevmatik klapanlarni muhrlash materiallari

Heavy Duty Scotch Yoke Type Pneumatic Actuator Single Acting

NBR (Nitril-butadien kauchuk)

NBR siqish va umumiy eskirishga yaxshi qarshilik ko'rsatadi, lekin ob-havo o'zgarishlariga juda sezgir. NBR havo va inert gazlar uchun javob beradi, ammo ozon, ammiak va bug'ga nisbatan zaif qarshilikka ega. NBR qistirmalari FKM ning muhrlanish xususiyatlariga nisbatan faqat past haroratlarda gazsimon muhit uchun doimiy muhrlanishni ta'minlashi mumkin.

Double Acting Heavy Duty Scotch Yoke Type Pneumatic Actuator

FKM (Viton)

FKM odatda pnevmatik klapanlar uchun O halqalari, qistirmalari va muhrlarini ishlab chiqarish uchun ishlatiladi. FKM muhrlari ommaviy axborot vositalariga, qarishga va ozonga mukammal qarshilik ko'rsatadi. FKM o'rta va yuqori haroratli pnevmatik ilovalar uchun javob beradi va PTFE ga qaraganda yuqori termal qarshilikka ega. Bundan tashqari, FKM PTFE bilan solishtirganda yuqori quvvatga, muhrlanish qobiliyatiga va moslashuvchanlikka ega. Material mukammal umumiy kimyoviy qarshilikka ega, bu uni gazsimon yoqilg'ilarga mos keladi va material NBR bilan solishtirganda universal ravishda kimyoviy qarshilik ko'rsatadi.

PTFE (teflon)

PTFE yuqori harorat va bosimli pnevmatik ilovalar uchun javob beradi. Material elastik emas va aşınmaya va aşınmaya va ko'pchilik kimyoviy moddalarga yaxshi qarshilik ko'rsatadi. PTFE FKM bilan solishtirganda gazsimon kimyoviy moddalarga nisbatan yuqori qarshilik ko'rsatadi.

Pnevmatik klapanlarning qo'llanilishi

Neft va gaz

Pnevmatik klapanlar quvurlarda, qayta ishlash jarayonlarida va saqlash tizimlarida neft va gaz oqimini boshqarish uchun ishlatiladi.

Avtomobilsozlik

Pnevmatik aktuatorlar dvigatelni boshqarish, uzatishni boshqarish va tormoz tizimlarida qo'llaniladi.

Ishlab chiqarish

Solenoid klapanlar pnevmatik tizimda havo oqimini boshqarish uchun ishlatiladi.

Kimyoviy qayta ishlash

Kimyoviy zavodlarda bu zanglamaydigan po'latdan yasalgan klapanlar turli xil kimyoviy moddalar oqimini tartibga soladi. Ularning og'ir sharoitlarga va korroziy moddalarga bardosh berish qobiliyati ularni mashhur tanlovga aylantiradi.

Suvni tozalash

Pnevmatik klapanlar suv tozalash inshootlarida tozalashning turli bosqichlarida suv va boshqa moddalar oqimini nazorat qilish uchun ishlatiladi. Ularning ishonchliligi va avtomatlashtirish qulayligi ularni ushbu dastur uchun ideal qiladi.

Oziq-ovqat va ichimliklar sanoati

Ushbu valflar oziq-ovqat va ichimliklar ishlab chiqarishning turli bosqichlarida, ingredientlarni aralashtirishdan tortib, qadoqlashgacha qo'llaniladi. Ular ko'pincha gigiena standartlarini saqlashda hal qiluvchi ahamiyatga ega bo'lgan joyida tozalanishi (CIP) va joyida sterilizatsiya qilinishi (SIP) qobiliyati uchun tanlanadi.

Pneumatic Actuated Three Pieces Ball Valve

Farmatsevtika sanoati

Farmatsevtika ishlab chiqarishda pnevmatik boshqariladigan valflar ingredientlar, eritmalar va tayyor mahsulotlar oqimini nazorat qilish uchun ishlatiladi. Ularning aniq nazoratni taklif qilish va qattiq gigiena standartlariga javob berish qobiliyati ularni ushbu sanoat uchun mos qiladi.

Energiya ishlab chiqarish

Elektr stantsiyalarida bu klapanlar bug ', suv va boshqa suyuqliklar oqimini boshqarish uchun ishlatiladi. Ular ko'pincha xavfsizlik tizimlarining bir qismi bo'lib, ortiqcha bosim holatlarining oldini olishga va zavodning xavfsiz ishlashini ta'minlashga yordam beradi.

Bizning sertifikatimiz

Valf aktuatori uchun CE EX

ISO9001: 2015

ODL OHQ CE

01 vana aktuatori uchun SIL-3

Bizning fabrikamiz

20230913160246b8e3bf8d70564e319a890378eb55a5c2

2023091317424213d4eb8020e6402082f123c265716487

20230913160302115959621de240e5a2378f1ea9e0f347

202309131743179651752a3dcd41669ce47c229ad69e08

Pnevmatik klapan uchun yakuniy qo'llanma

Savol: Pnevmatik valfni qanday tanlash mumkin?

Javob: Beshta asosiy talabni hisobga olish kerak:
OAV.
Valfni ishga tushirish usuli.
Bahorli-qaytaruvchi valf yoki tiqilib qolgan ishga tushirish valfi.
Pnevmatik klapan konfiguratsiyasi.
Oqim hajmi (valf hajmi).

Savol: Pnevmatik nazorat klapanlarining to'rtta tasnifi qanday?

Javob: Ikki tomonlama yo'nalishni boshqarish bilan pnevmatik klapanlar.
Uch tomonlama yo'nalishni boshqarish bilan pnevmatik klapanlar.
To'rt tomonlama yo'nalishni boshqarish bilan pnevmatik klapanlar.
Pnevmatik bahor ofset klapanlari.

Savol: Eng keng tarqalgan pnevmatik valf nima?

Javob: Pnevmatik tizimlarda mavjud bo'lgan eng keng tarqalgan klapanlar orasida to'rt tomonlama yo'nalishli klapanlar asosiy yoki motorli silindrning harakatini samarali ravishda teskari tomonga o'zgartiradigan to'rtta portga ega.

Savol: 5 3 pnevmatik klapan nima?

Javob: 5/{1}}tarmoqli klapan beshta port va uchta holatga ega. Ularda ikkita solenoid mavjud bo'lib, ularning har biri valf holatini nazorat qila oladi. Agar elektromagnit quvvatlanmasa, vana markaziy holatga qaytadi.

Savol: Pnevmatik klapanga qancha bosim kerak?

Javob: Har doim pnevmatik o'chirish klapanining aktuatorlari minimal bosim 5,5 BARG (80 psig) uchun o'rnatiladi.

Savol: Nima uchun pnevmatik klapanlar ishlamay qoladi?

Javob: Quvurdagi begona yoki abraziv qoldiqlar. Mahsulot ishlab chiqarilayotgan jarayonlarga moddiy nomuvofiqlik. Valfda noto'g'ri yig'ish, o'rnatish yoki texnik xizmat ko'rsatish tartib-qoidalari. Zavoddagi suv yoki begona qoldiqlar pnevmatik aktuatorning ishdan chiqishiga olib kelishi mumkin.

Savol: 5 2 va 5 3 pnevmatik klapanlar o‘rtasidagi farq nima?

Javob: 5/2 valf bilan harakat to'liq pnevmatik bo'lishi mumkin. Nihoyat, 5/3 klapan 5/2 versiyasi bilan bir xil portlar soniga ega, ammo qo'shimcha almashtirish pozitsiyasi. Bu "o'rta pozitsiya" deb ataladigan boshqaruv tizimiga hech qanday harakatlantiruvchi signallar qo'llanilmaganda qo'shimcha pozitsiyani taqdim etadi.

Savol: 3 va 4 tomonlama pnevmatik klapanlar o'rtasidagi farq nima?

Javob: 3-Yo‘l klapan suyuqlikni bir holatda aktuatorga oqishiga imkon beradi va undan suyuqlikni boshqa holatda chiqaradi. Ba'zi 3-yo'l klapanlari barcha portlarda oqimni to'sib qo'yadigan uchinchi holatga ega. Ikki ta’sirli aktuator 4-yo‘nalishli valfni talab qiladi. 4-Yo'l klapan ikki portni o'zaro bog'liq holda bosim o'tkazadi va chiqaradi.

Savol: Pnevmatik klapanning boshqa nomi nima?

Javob: Pnevmatik valf sifatida ham tanilgan havo bilan ishlaydigan valf, elektromagnitga o'xshash funktsiyani bajarish uchun havo bosimidan foydalanadigan quvvat bilan ishlaydigan quvur klapanining bir turi.

Savol: 5-Yo‘l pnevmatik klapan nima?

Javob: Bu valf pozitsiyani, oqimni, bosimni va haroratni pnevmatik boshqarish imkonini beradi. Ushbu valf 5/2 vana bo'lib, u 5 portga ega; ikkita 1/8 dyuymli egzoz porti, ular orqali havo oqib chiqayotganda tartibga solinadi, tizimni quvvatlaydigan ikkita 1/4 dyuymli quvvat porti, havo bosimini kiritish uchun 1/4 dyuymli ta'minot porti va 2 oqim pozitsiyasi.

Savol: 4 2 pnevmatik klapan nima?

Javob: 4-2-pozitsiyali klapan 4/2 deb nomlanadi. Ushbu klapanlar ikki tomonlama silindrli ilovalarda keng tarqalgan bo'lib, ular doimo silindrning bir tomoniga bosim o'tkazib, qarama-qarshi tomondan atmosferaga chiqadi.

Savol: Pnevmatik klapanlarning konfiguratsiyasi qanday?

Javob: Odatda ishlatiladigan pnevmatik klapanlar uchun konfiguratsiyalar 5/3, 5/2, 4/2, 3/2 va 2/2 ni o'z ichiga oladi. Pnevmatik klapanlar bahorgi ofset yoki mahkamlangan bo'lishi mumkin. Bahorli ofset klapanlarida, har qanday ishga tushirish o'chirilganda valf boshlang'ich holatiga yoki holatiga qaytadi.

Savol: Pnevmatik klapanlar uchun port raqamlari qanday?

Javob: Pnevmatik klapanlar odatda uchta port raqamlari bilan yaratiladi: 3, 4 va 5. 3-port klapanlari bitta silindrli portni boshqarishi mumkin bo‘lgan 3-yo‘l klapanlari hisoblanadi. 4 ta portli klapanlar bitta umumiy egzoz porti yordamida ikki silindrli portlarni boshqarishi mumkin. 5-port variantlari alohida egzoz portlariga ruxsat beradi.

Savol: Pnevmatik klapanlarni qanday tasniflaysiz?

Javob: Pnevmatik klapanlarni ular ishlatadigan aktuatorlar turiga qarab tasniflash mumkin. Ular elektromagnit, havo bilan ishlaydigan yoki mexanik aktuatorlar bilan jihozlangan bo'lishi mumkin. Solenoid klapanlar elektr signaliga ochilish va yopish orqali javob beradi. Ular pnevmatik tizimda havo oqimini va gidravlik tizimda suyuqlik oqimini tartibga soladi.

Savol: Pnevmatik klapanning oqim sxemasi qanday?

Javob: Ishlamaydigan valf uchun oqim yo'llari silindr 2 ga kirish va 1 silindrdan chiqarishdir. Ishga tushganda, kirish tsilindr 1 ga, 2 silindr esa egzozga ulanadi. To'rt tomonlama poppet klapanlarda bitta egzoz porti mavjud bo'lib, u barcha silindrli portlar tomonidan taqsimlanadi.

Savol: Pnevmatik klapanning boshqa nomi nima?

Javob: Odatda yo'naltiruvchi nazorat valfi deb ataladigan pnevmatik klapan tizim ichidagi siqilgan havo yoki boshqa gazlar oqimini bloklaydi yoki yo'naltiradi. Ushbu klapanlar aktuator, tutqich, qo'l asbobi yoki boshqa qurilma kabi boshqa komponentlarni boshqarish uchun ishlatiladi va boshqa valflarni boshqarish uchun ham ishlatiladi.

Savol: Pnevmatik klapandagi 1 raqami yoki P harfi nimani bildiradi?

Javob: Turli ishlab chiqaruvchilar valf portlarini turli harflar bilan belgilaydilar, ammo o'ngdagi teglar juda standartdir. "P" bosimli kirish portini, "A" va "B" rozetkalarni (odatda silindrdagi "cho'zish" va "orqaga tortish" portlariga o'rnatilgan) va "R" va "S" egzoz portlarini bildiradi.

Savol: Pnevmatik klapanlarga elektr kerakmi?

Javob: Pnevmatik aktuatorlar asosiy quvvat manbai sifatida siqilgan havo yoki gazga tayanadi. Ushbu aktuatorlar dvigatelni talab qilmaydi, lekin odatda uchuvchi valf deb ataladigan integral solenoid klapan bilan bog'langanda elektr energiyasi talab qilinadi. Havo ta'minoti port(lar)idan foydalangan holda masofaviy uchuvchilikka ham erishish mumkin.

Savol: Pnevmatik xavfsizlik valfi nima?

Javob: Pnevmatik xavfsizlik klapanlari siqilgan havo / pnevmatik tizimlarda havo bosimini nazorat qiladi. Ushbu bosim o'chirish klapanlari chegara bosimiga erishilganda ochilish orqali ortiqcha bosimning chiqib ketishiga imkon beradi, bu esa uskunaning shikastlanishi yoki ishchilarning shikastlanishining oldini oladi.

Savol: Nazorat valfi va pnevmatik valf o'rtasidagi farq nima?

Javob: Ushbu ikki turdagi klapanlar orasidagi eng katta farq shundaki, boshqaruv klapaniga harakatlantiruvchi kuch sifatida tashqi energiya (masalan, quvvat manbai yoki gaz manbai) kerak va valfdagi tutqichning nisbiy holati asbobni boshqarish orqali o'zgartiriladi. oqim tezligini o'zgartirish uchun signal.

Biz Xitoyning eng professional pnevmatik klapan ishlab chiqaruvchilari va yetkazib beruvchilaridan biri sifatida tanilganmiz, raqobatbardosh narx bilan yuqori sifatli mahsulotlarni taqdim etamiz. Iltimos, zavodimizdan bu erdagi bardoshli pnevmatik valfni sotib olishingiz mumkin. Narxlar ro'yxati va takliflar uchun biz bilan bog'laning.
